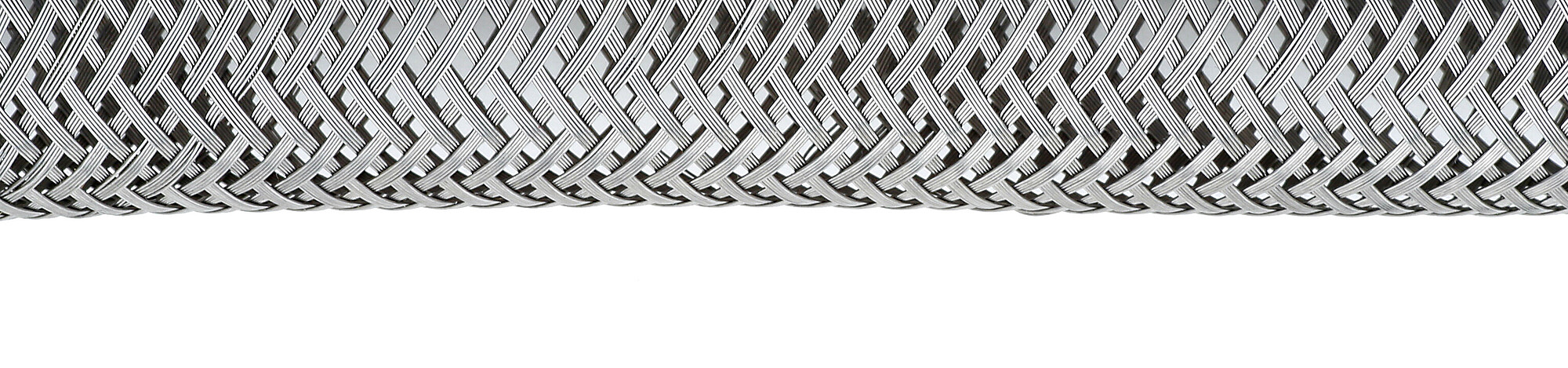

Hohlgeflechte aus Metall

Hohlgeflechte bis 200 mm, Kupferabschirmgeflechte, Einziehbänder

Bei vielen Produkten und Anwendungen werden Hohlgeflechte als mechanischer Schutz oder zur elektromagnetischen Abschirmung eingesetzt. Um diesen Schutz nachträglich auf eine Schlauchleitung aufzubringen, werden Hohlgeflechte mit variablem Durchmesser verwendet.

Durch eine Vielzahl unterschiedlich großer Flechtmaschinen können für nahezu jeden beliebigen Durchmesser für Ihr Geflecht produzieren. Die Lieferung erfolgt auf standardisierten Kunststoffspulen.

Referenz ø-min/ø-max Typische Abmessung ca. Produktionslänge ca. Gewicht ca.
19003 1/5 mm rund 100 m 1,3 kg/100 m
19004 2/7 mm rund 100 m 1,6 kg/100 m
19005 3/9 mm rund 100 m 2,6 kg/100 m
19006 4/11 mm rund 100 m 2,9 kg/100 m
19008 5/12 mm rund 100 m 3,7 kg/100 m
19010 7/15 mm rund 100 m 3,8 kg/100 m
19012 8/17 mm 9,3 x 4,6 flach 100 m 4,9 kg/100 m
19015 10/20 mm 9,3 x 4,0 flach 100 m 5,0 kg/100 m
19020 14/26 mm 12,0 x 4,5 flach 100 m 6,8 kg/100 m
19025 19/34 mm 14,8 x 3,0 flach 100 m 7,6 kg/100 m

Lieferprogramm und Datenblatt

Dateigröße: 36 KB

Hohlgeflecht bis 30 mm

Durchmesser bis 200 mm

Metallhohlgeflechte können wir auch bis zu einem Durchmesser von 200 mm fertigen. Durch entsprechend ausgelegte Flechtmaschinen können selbst bei dieser Größe fortlaufende Längen bis zu 20 m produziert werden.

Alle Geflechte werden nach hausinternen Standards oder bei entsprechender Menge nach Kundenspezifikation als fortlaufende Meterware produziert. Bei entsprechendem Volumen sind auch auf Länge geschnittene Fixlängen möglich.

Referenz Lichte Weite ø-min/ø-max Gewicht ca.
14025 29 mm 20/31 mm 0,290 kg/m
14026 35 mm 26/37 mm 0,320 kg/m
14027 43 mm 32/46 mm 0,585 kg/m
14028 52 mm 40/62 mm 0,614 kg/m
14029 66 mm 50/72 mm 0,878 kg/m
15952 82 mm 60/94 mm 0,945 kg/m
15953 92 mm 70/106 mm 1,650 kg/m
13392 100 mm 88/110 mm 1,900 kg/m
15954 121 mm 90/131 mm 2,270 kg/m
15303 150 mm 122/180 mm 2,080 kg/m
20928 180 mm 140/190 mm 3,050 kg/m
20131 195 mm 160/230 mm 3,240 kg/m
19522 235 mm 200/248 mm 4,120 kg/m

Lieferprogramm und Datenblatt

Dateigröße: 36 KB

Hohlgeflecht bis 200 mm

Kupferabschirmgeflecht

Eine besondere Anwendung von Hohlgeflechten sind Kupferabschirmgeflechte, mit denen ein Durchmesserbereich von ca. 4 bis 70 mm abgedeckt werden kann. Verarbeitet werden Drähte von 0,10 - 0,30 mm.

Referenz ø-min/ø-max Nennquerschnitt Typische Breite Produktionslänge Gewicht ca.
10934 4/8 mm 2,54 mm² 4,0 ±1 mm 100 m 0,024 kg/m
15245 6/12 mm 3,39 mm² 6,0 ±1 mm 100 m 0,031 kg/m
14408 8/16 mm 4,24 mm² 7,0 ±1 mm 100 m 0,038 kg/m
15354 10/20 mm 4,24 mm² 7,0 ±1 mm 100 m 0,038 kg/m
15278 12/24 mm 6,79 mm² 11,0 ±1 mm 100 m 0,062 kg/m
15738 15/30 mm 6,79 mm² 11,0 ±1 mm 100 m 0,060 kg/m
15289 19/38 mm 10,18 mm² 14,0 ±1 mm 100 m 0,092 kg/m
11318 24/48 mm 12,72 mm² 17,0 ±1 mm 100 m 0,111 kg/m
14441 32/64 mm 16,96 mm² 19,0 ±1 mm 100 m 0,152 kg/m

Lieferprogramm und Datenblatt

Dateigröße: 176 KB

Kupferabschirmgeflecht

Als Material wird verzinkter Stahldraht, Edelstahldraht oder Kupferdraht (blank oder verzinnt) eingesetzt. Kupfer-Hohlgeflechte werden häufig als Massekabel eingesetzt und flachgewalzte Nirodraht-Geflechte als Einziehbänder in Lackieranlagen. Standardmäßig wird das Produkt als Meterware ohne Trägerschlauch geliefert.

Einziehband

Referenz Breite Dicke Gewicht ca.
16813 2,8 ±0,2 mm 0,8 ±0,2 mm 0,008 kg/m
13827 3,4 ±0,1 mm 0,4 ±0,1 mm 0,011 kg/m
12435 4,9 ±0,1 mm 0,9 ±0,1 mm 0,025 kg/m
15869 5,9 ±0,1 mm 0,9 ±0,1 mm 0,025 kg/m
12667 8,0 ±0,2 mm 1,0 ±0,1 mm 0,038 kg/m
20895 10,0 ±0,2 mm 0,9 ±0,1 mm 0,054 kg/m
21656 10,0 ±0,2 mm 1,2 ±0,2 mm 0,062 kg/m
12666 12,0 ±0,2 mm 1,3 ±0,2 mm 0,074 kg/m
20964 13,5 ±0,4 mm 1,4 ±0,2 mm 0,078 kg/m

Lieferprogramm und Datenblatt

Dateigröße: 333 KB

Einziehband
