Hohlgeflechte aus Kunststoff

Polypropylen-Zwirngeflechte, Polyester-Schutzschläuche

Bei Anwendungen in der Automobil-, Chemie- und Elektroindustrie werden Hohlgeflechte nachträglich auf die Schlauchleitung aufgebracht und dienen so z. B. als mechanischer Schutz. Sie sind durch Strecken und Stauchen im Durchmesser variabel. Mit einer geringen Anzahl von unterschiedlich großen Geflechten kann ein großer Durchmesserbereich abgedeckt werden.

Werkstoffe

Zum Einsatz kommen Kunststoffmonofile oder daraus hergestellte Zwirne. Bei entsprechendem Volumen sind farbliche oder elektrisch-leitfähige Varianten möglich.

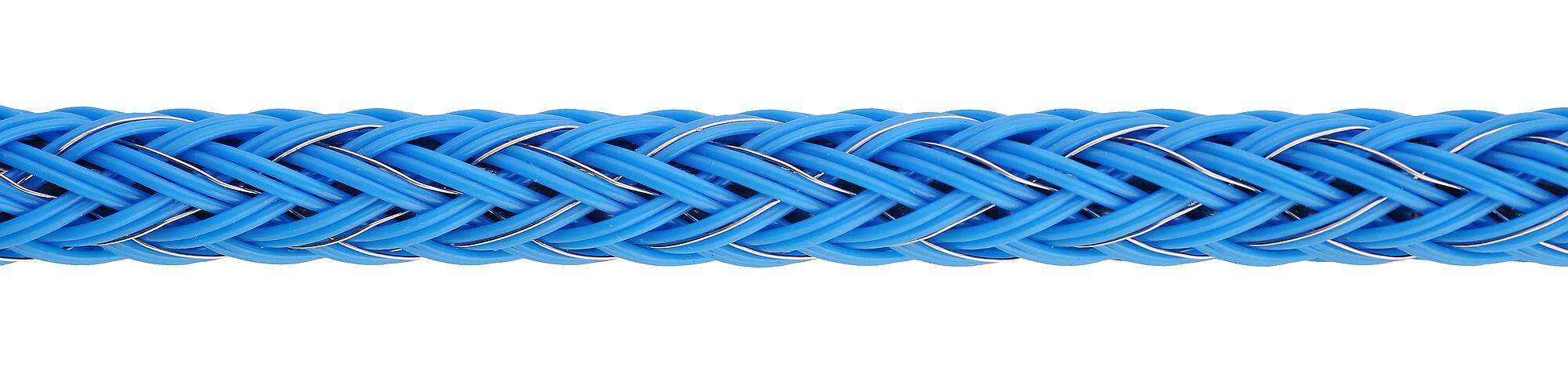

PP-Zwirngeflecht

Referenz Größe DN AD Schlauch ca. Max. Durchmesser Gewicht ca.
17501 1/2" 12 17 mm 18,5 mm 0,081 kg/m
18202 5/8" 16 23 mm 25 mm 0,096 kg/m
18096 3/4" 20 27 mm 28 mm 0,114 kg/m
16170 1" 25 35 mm 36 mm 0,134 kg/m
18168 1 1/4" 32 44 mm 47 mm 0,170 kg/m
17322 1 1/2" 40 47 mm 50 mm 0,190 kg/m
20753 1 3/4" 45 56 mm 58 mm 0,257 kg/m
17176 2" 50 61 mm 63 mm 0,243 kg/m
17725 2 1/2" 65 82 mm 85 mm 0,328 kg/m
16119 3" 80 92 mm 96 mm 0,388 kg/m
17088 4" 100 121 mm 130 mm 0,400 kg/m

Lieferprogramm und Datenblatt

Dateigröße: 139 KB

PP-Zwirngeflecht

Leitfähiges PP-Zwirngeflecht

Referenz Größe DN AD Schlauch ca. ø-max Gewicht ca.
20278 1/2" 12 17 18,5 mm 0,081 kg/m
19557 5/8" 16 23 25 mm 0,096 kg/m
19558 3/4" 20 27 28 mm 0,114 kg/m
20486 1" 25 35 36 mm 0,134 kg/m
19560 1 1/4" 32 44 47 mm 0,170 kg/m
19561 1 1/2" 40 47 50 mm 0,190 kg/m
19562 1 3/4" 45 56 58 mm 0,257 kg/m
20451 2" 50 61 63 mm 0,243 kg/m
20678 2 1/2" 65 82 85 mm 0,328 kg/m
19566 3" 80 92 96 mm 0,388 kg/m
10132 4" 100 121 130 mm 0,464 kg/m

Datenblatt und Lieferprogramm

Dateigröße: 38 KB

Leitfähiges PP-Zwirngeflecht

PES-Schutzschlauch

Referenz ø-min/ø-max Typische Abmessung ca. Gewicht ca.
18003 1/5 mm ø3,0 mm rund 0,3 kg/100m
18004 2/7 mm ø3,0 mm rund 0,4 kg/100m
18005 3/9 mm ø4,3 mm rund 0,5 kg/100m
18006 4/11 mm ø5,0 mm rund 0,6 kg/100m
18008 5/12 mm ø6,4 mm rund 0,8 kg/100m
18010 7/15 mm 9,7 x 3,5 mm flach 0,9 kg/100m
18012 8/17 mm 9 x 4 mm flach 1,1 kg/100m
18015 10/20 mm 13 x 4,5 mm flach 1,1 kg/100m
18020 14/26 mm 16 x 2,5 mm flach 1,5 kg/100m
18025 18/34 mm 18 x 2,0 mm flach 1,9 kg/100m

Lieferprogramm und Datenblatt

Dateigröße: 35 KB

PES-Schutzschlauch
